| मात्रा: | |
|---|---|
| मॉडल | 5 | 9 | 16 | 27 | 42 |
| ड्राइव टॉर्क NM@21MPA | 500 | 900 | 1600 | 2680 | 4200 |
| होल्डिंग टॉर्क NM@21MPA | 1300 | 2400 | 4400 | 7100 | 10500 |
| मोमेंट कैपेसिटी स्ट्रैडल NM | 2500 | 4500 | 10200 | 16400 | 31600 |
| पल क्षमता कैंटिलीवर एनएम | 1360 | 2480 | 5420 | 11300 | 15800 |
| रेडियल क्षमता KG | 1380 | 2130 | 4190 | 5580 | 9530 |
| अक्षीय क्षमता केजी | 500 | 680 | 1000 | 1400 | 1770 |
| विस्थापन 180°CC | 132 | 234 | 436 | 726 | 1070 |
| अनुमानित वजन केजी | 12.5 | 17 | 30 | 51 | 77 |

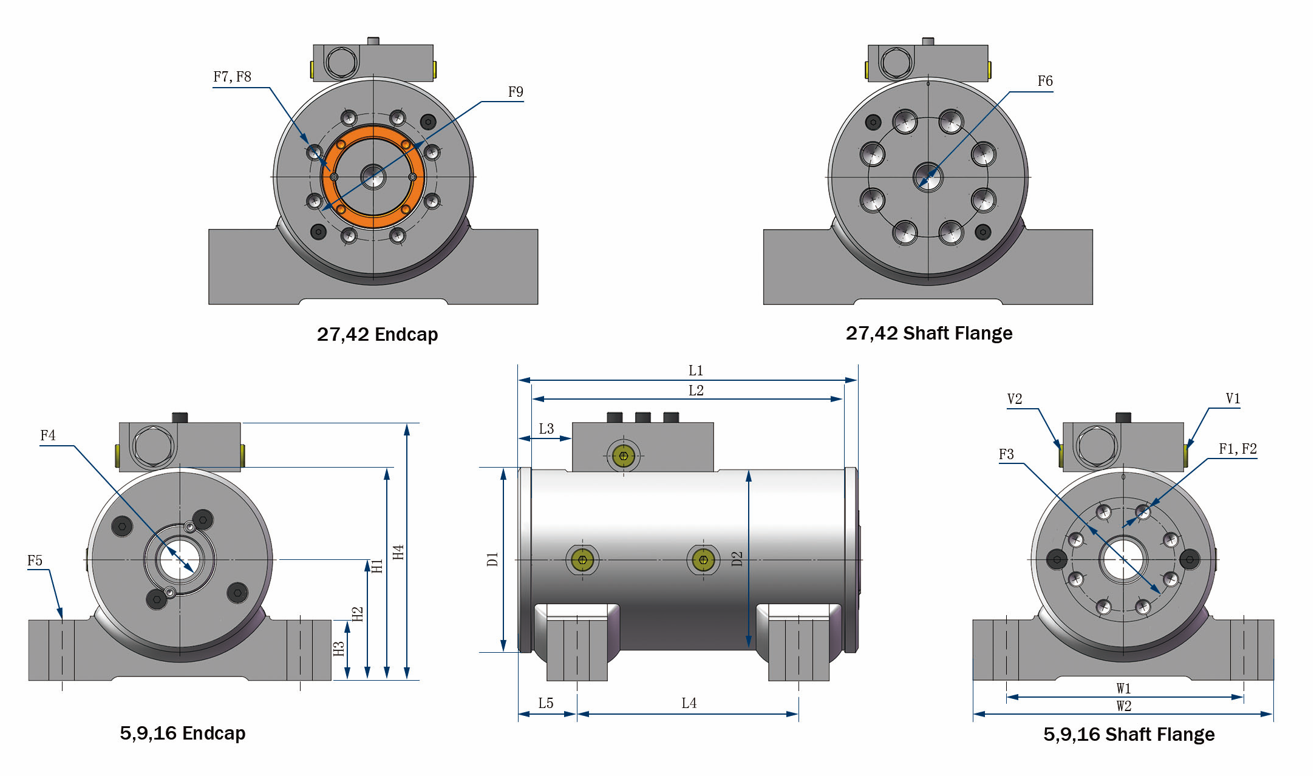

| D1 दस्ता और एंडकैप निकला हुआ किनारा व्यास MM | 104 | 117 | 142 | 170 | 196 |
| D2 आवास व्यास MM | 101 | 114 | 139 | 165 | 191 |
| F1 पिरोया बढ़ते छेद, शाफ्ट निकला हुआ किनारा MM | एम 10 × 1.5 | एम 10 × 1.5 | एम12×1.75 | M20×2.5 | M20×2.5 |
| F2 बढ़ते छेद की मात्रा, शाफ्ट निकला हुआ किनारा | 6 | 8 | 8 | 8 | 10 |
| F3 बोल्ट सर्कल व्यास, शाफ्ट फिंगे MM | 53.9 | 65 | 85 | 102 | 121 |
| F4 थ्रू-होल व्यास MM | एम20 | एम24 | एम24 | - | - |
| F5 फुट होल व्यास MM | एम16 | एम20 | एम24 | एम24 | एम 30 |
| F6 दस्ता केंद्र छेद आकार MM | - | - | - | एम 24 × 3 | 1 1/4-7 |
| F7 पिरोया बढ़ते छेद, एंडकैप निकला हुआ किनारा MM | - | - | - | एम12×1.75 | एम 16 × 2 |
| F8 बढ़ते छेद की मात्रा, एंडकैप निकला हुआ किनारा | - | - | - | 8 | 10 |
| F9 बोल्ट सर्कल व्यास, एंडकैप fiangeMM | - | - | - | 108 | 121 |
| H1 कुल ऊंचाई (वाल्व को छोड़कर) MM | 119 | 135 | 158 | 193 | 218 |
| H2 ऊंचाई से केंद्र रेखा MM | 66 | 76.2 | 85.9 | 108 | 121 |
| H3 फुट ऊंचाई MM | 34.3 | 38.1 | 44.5 | 63.5 | 70 |
| H4 कुल ऊंचाई (वाल्व के साथ) MM | 146 | 163 | 185 | 220 | 245 |
| L1 कुल लंबाई MM | 188 | 216 | 248 | 298 | 337 |
| L2 कुल लंबाई, गैर-घूर्णन MM | 173 | 197 | 229 | 276 | 314 |
| L3 दस्ता निकला हुआ किनारा काउंटरबैलेंस वाल्व MM . के लिए | 32 | 34.5 | 44.7 | 48.8 | 49 |
| L4 बढ़ते लंबाई MM | 111 | 140 | 152 | 184 | 216 |
| बढ़ते छेद MM . के लिए L5 दस्ता निकला हुआ किनारा | 37.9 | 37.6 | 47 | 57.2 | 60.5 |
| W1 बढ़ते चौड़ाई MM | 145 | 152 | 197 | 222 | 267 |
| W2 कुल चौड़ाई MM | 178 | 191 | 248 | 279 | 330 |
| P1 P2 पोर्ट, हाउसिंग | ISO-1179-1/BSPP'G' बंदरगाहों की श्रृंखला। आकार 1/8 से 1/2 तक भिन्न होते हैं। विवरण के लिए चित्र देखें | ||||
| V1 V2 पोर्ट, वाल्व | बंदरगाहों की आईएसओ-11926/एसएई श्रृंखला। आकार 7/16 हैं। विवरण के लिए चित्र देखें | ||||
| मॉडल | 5 | 9 | 16 | 27 | 42 |
| ड्राइव टॉर्क NM@21MPA | 500 | 900 | 1600 | 2680 | 4200 |
| होल्डिंग टॉर्क NM@21MPA | 1300 | 2400 | 4400 | 7100 | 10500 |
| मोमेंट कैपेसिटी स्ट्रैडल NM | 2500 | 4500 | 10200 | 16400 | 31600 |
| पल क्षमता कैंटिलीवर एनएम | 1360 | 2480 | 5420 | 11300 | 15800 |
| रेडियल क्षमता KG | 1380 | 2130 | 4190 | 5580 | 9530 |
| अक्षीय क्षमता केजी | 500 | 680 | 1000 | 1400 | 1770 |
| विस्थापन 180°CC | 132 | 234 | 436 | 726 | 1070 |
| अनुमानित वजन केजी | 12.5 | 17 | 30 | 51 | 77 |
| D1 दस्ता और एंडकैप निकला हुआ किनारा व्यास MM | 104 | 117 | 142 | 170 | 196 |
| D2 आवास व्यास MM | 101 | 114 | 139 | 165 | 191 |
| F1 पिरोया बढ़ते छेद, शाफ्ट निकला हुआ किनारा MM | एम 10 × 1.5 | एम 10 × 1.5 | एम12×1.75 | M20×2.5 | M20×2.5 |
| F2 बढ़ते छेद की मात्रा, शाफ्ट निकला हुआ किनारा | 6 | 8 | 8 | 8 | 10 |
| F3 बोल्ट सर्कल व्यास, शाफ्ट फिंगे MM | 53.9 | 65 | 85 | 102 | 121 |
| F4 थ्रू-होल व्यास MM | एम20 | एम24 | एम24 | - | - |
| F5 फुट होल व्यास MM | एम16 | एम20 | एम24 | एम24 | एम 30 |
| F6 दस्ता केंद्र छेद आकार MM | - | - | - | एम 24 × 3 | 1 1/4-7 |
| F7 पिरोया बढ़ते छेद, एंडकैप निकला हुआ किनारा MM | - | - | - | एम12×1.75 | एम 16 × 2 |
| F8 बढ़ते छेद की मात्रा, एंडकैप निकला हुआ किनारा | - | - | - | 8 | 10 |
| F9 बोल्ट सर्कल व्यास, एंडकैप fiangeMM | - | - | - | 108 | 121 |
| H1 कुल ऊंचाई (वाल्व को छोड़कर) MM | 119 | 135 | 158 | 193 | 218 |
| H2 ऊंचाई से केंद्र रेखा MM | 66 | 76.2 | 85.9 | 108 | 121 |
| H3 फुट ऊंचाई MM | 34.3 | 38.1 | 44.5 | 63.5 | 70 |
| H4 कुल ऊंचाई (वाल्व के साथ) MM | 146 | 163 | 185 | 220 | 245 |
| L1 कुल लंबाई MM | 188 | 216 | 248 | 298 | 337 |
| L2 कुल लंबाई, गैर-घूर्णन MM | 173 | 197 | 229 | 276 | 314 |
| L3 दस्ता निकला हुआ किनारा काउंटरबैलेंस वाल्व MM . के लिए | 32 | 34.5 | 44.7 | 48.8 | 49 |
| L4 बढ़ते लंबाई MM | 111 | 140 | 152 | 184 | 216 |
| बढ़ते छेद MM . के लिए L5 दस्ता निकला हुआ किनारा | 37.9 | 37.6 | 47 | 57.2 | 60.5 |
| W1 बढ़ते चौड़ाई MM | 145 | 152 | 197 | 222 | 267 |
| W2 कुल चौड़ाई MM | 178 | 191 | 248 | 279 | 330 |
| P1 P2 पोर्ट, हाउसिंग | ISO-1179-1/BSPP'G' बंदरगाहों की श्रृंखला। आकार 1/8 से 1/2 तक भिन्न होते हैं। विवरण के लिए चित्र देखें | ||||
| V1 V2 पोर्ट, वाल्व | बंदरगाहों की आईएसओ-11926/एसएई श्रृंखला। आकार 7/16 हैं। विवरण के लिए चित्र देखें | ||||
