CY3 सीरीज निकला हुआ किनारा माउंट

उपलब्धता स्थिति:

मात्रा:



पूछना टोकरी में जोड़ें

उत्पाद वर्णन

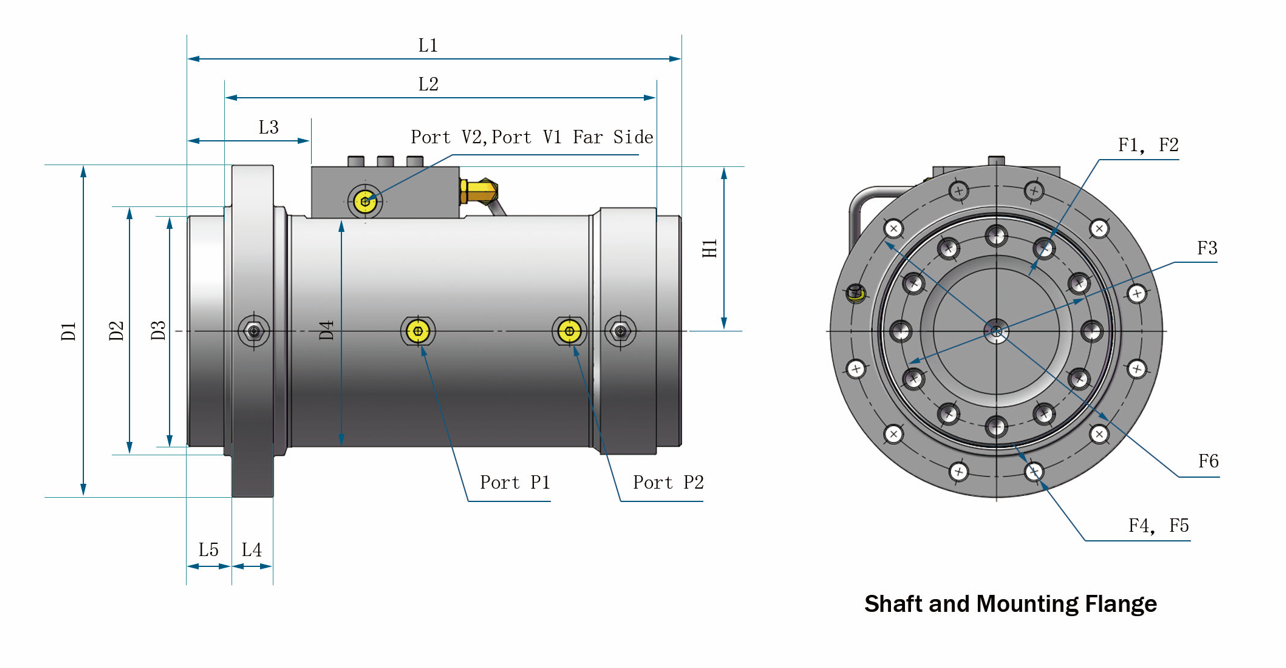

CY3-法兰式

मॉडल	19	28	47	73	105	140	180	240
ड्राइव टॉर्क NM@21MPA	1900	2800	4700	7300	10500	14000	18000	24000
होल्डिंग टॉर्क NM@21MPA	4900	6800	12000	18000	26000	35000	46000	59000
पल क्षमता कैंटिलीवर माउंट एनएम	5200	7100	11900	18400	29500	38800	55900	72900
मोमेंट कैपेसिटी स्ट्रैडल माउंट 180° NM	13400	16900	30800	47800	75100	98900	130500	170000
मोमेंट कैपेसिटी स्ट्रैडल माउंट 360° NM	19200	24600	45400	71200	111500	146000	197700	256500
रेडियल क्षमता KG	1800	2300	3600	5000	6800	8200	10000	11800
अक्षीय क्षमता केजी	1400	1800	2700	3600	4500	5900	6800	8200
विस्थापन 180°CC	492	688	1180	1870	2680	3540	4650	6000
विस्थापन 360°CC	980	1390	2360	3740	5360	7080	9320	12000
अनुमानित वजन 180°KG	34.5	50	72	110	160	220	280	360
अनुमानित वजन 360°KG	45.5	63.4	100	140	200	290	370	455
D1 कुल निकला हुआ किनारा व्यास MM	200	235	280	315	355	396	442	475
D2 पायलट व्यास MM	150	175	205	230	260	290	315	340
D3 दस्ता और एंडकैप निकला हुआ किनारा MM	139	155	183	209	234	263	288	310
D4 आवास व्यास MM	140	152	178	203	229	254	279	305
F1 पिरोया बढ़ते छेद, शाफ्ट निकला हुआ किनारा MM	एम12×1.75	एम 16 × 2	M20×2.5	एम 22 × 2.5	एम 24 × 3	एम27×3	एम27×3	एम 30 × 3.5
F2 बढ़ते छेद की मात्रा	12	12	12	12	12	12	12	12
F3 बोल्ट सर्कल व्यास, शाफ्ट निकला हुआ किनारा MM	115	125	150	170	195	215	240	255
F4 पिरोया बढ़ते छेद, एंडकैप निकला हुआ किनारा MM	एम 10 × 1.5	एम12×1.75	एम 16 × 2	M20×2.5	एम 22 × 2.5	एम 24 × 3	एम27×3	एम27×3
F5 बढ़ते छेद की मात्रा	12	12	12	12	12	12	12	12
F6 बोल्ट सर्कल व्यास, आवास निकला हुआ किनारा MM	175	206	245	275	310	345	380	410
H1 सेंटरलाइन से वाल्व टॉप MM	99.1	106	118	131	144	156	169	182
L1 कुल लंबाई 180°MM	298	323	365	413	475	524	551	600
L1 कुल लंबाई 360°MM	427	470	538	615	705	776	836	906
एल 2 कुल लंबाई, गैर-घूर्णन 180 डिग्री एमएम	261	286	323	363	431	463	493	534
L2 कुल लंबाई, गैर-घूर्णन 360°MM	392	433	496	565	661	715	775	843
L3 दस्ता निकला हुआ किनारा काउंटरबैलेंस वाल्व 180 ° MM	75.2	134	143	130	152	185	196	221
L3 दस्ता निकला हुआ किनारा काउंटरबैलेंस वाल्व 360 ° MM . के लिए	149	157	197	232	267	308	338	374
एल 4 बढ़ते निकला हुआ किनारा मोटाई एमएम	25.2	26	31	33	40	42	46	52
एल5 बढ़ते निकला हुआ किनारा चेहरे के लिए शाफ्ट निकला हुआ किनारा MM	27	32	35	42	40	53	54	56
P1 P2 पोर्ट, हाउसिंग	ISO-1179-1/BSPP'G' बंदरगाहों की श्रृंखला। आकार 1/8 से 1/4 तक भिन्न होते हैं। विवरण के लिए चित्र देखें
V1 V2 पोर्ट, वाल्व	आईएसओ-11926/एसएई बंदरगाहों की श्रृंखला। आकार 3/8 हैं। विवरण के लिए चित्र देखें
