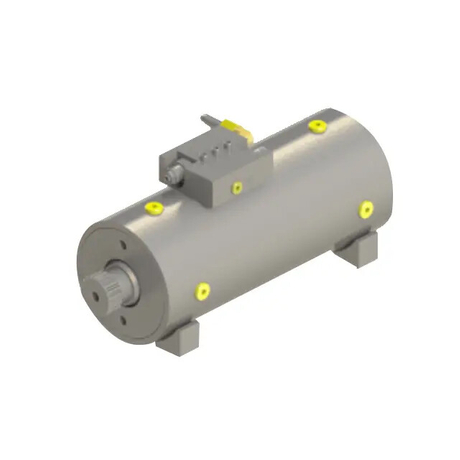

उच्च-टोक़ औद्योगिक अनुप्रयोगों के लिए हेलिकल हाइड्रोलिक रोटरी एक्चुएटर्स

हेवी-ड्यूटी इंजीनियरिंग लगातार एक कठोर स्थानिक दुविधा से जूझती रहती है। उपकरण डिजाइनर बड़े पैमाने पर घूर्णी शक्ति की मांग करते हैं लेकिन उन्हें भारी प्रतिबंधित स्थापना लिफाफों का सामना करना पड़ता है। पारंपरिक लिंकेज, बाहरी बीयरिंग और रैखिक सिलेंडर व्यवस्था पर भरोसा करने से अक्सर अत्यधिक निराशा होती है। ये विरासती सेटअप यांत्रिक प्रणालियों में विफलता के खतरनाक एकल बिंदु पेश करते हैं। वे भारी वजन भी जोड़ते हैं और आपके सामग्री के बिल (बीओएम) को नाटकीय रूप से जटिल बनाते हैं।

इसे हल करने के लिए, हेलिकल हाइड्रोलिक रोटरी एक्चुएटर घूमने वाले उपकरण, ब्रैकेट और बेयरिंग को एक सुव्यवस्थित इकाई में समेकित करता है। यह मार्गदर्शिका चरम औद्योगिक वातावरण के लिए अंतर्निहित यांत्रिकी, विशिष्ट इंजीनियरिंग लाभों और महत्वपूर्ण चयन मानदंडों की पड़ताल करती है। आपको पता चल जाएगा कि इन इकाइयों का मूल्यांकन और निर्दिष्ट कैसे किया जाए। इस पद्धति का पालन इष्टतम मशीनरी प्रदर्शन सुनिश्चित करता है और आपकी दीर्घकालिक आपूर्ति श्रृंखला विश्वसनीयता की रक्षा करता है।

चाबी छीनना

• घटक समेकन: हेलिकल डिज़ाइन बाहरी बीयरिंग और ब्रैकेट की आवश्यकता को समाप्त करते हैं, जिससे यांत्रिक पदचिह्न और बीओएम जटिलता काफी कम हो जाती है।

• अत्यधिक पावर घनत्व: मानक 3,000 पीएसआई ऑपरेटिंग दबाव पर 380,000 इन-एलबीएस टॉर्क (2M इन-एलबीएस से अधिक कस्टम इकाइयों के साथ) उत्पन्न करने में सक्षम।

• शून्य-बहाव विश्वसनीयता: काउंटरबैलेंस वाल्व के साथ एकीकरण उच्च होल्डिंग टॉर्क और शून्य आंतरिक रिसाव सुनिश्चित करता है, जो निलंबित भार के लिए महत्वपूर्ण है।

• अधिभार संरक्षण: गैर-स्व-लॉकिंग स्लाइडिंग-स्पलाइन तंत्र 'हाइड्रोलिक फ्यूज' के रूप में कार्य करता है, जो भयावह यांत्रिक विफलता को रोकने के लिए सिस्टम को शॉक लोड के दौरान बैकड्राइव करने की अनुमति देता है।

इंजीनियरिंग मामला: वैकल्पिक रोटरी एक्चुएटर्स पर हेलिकल क्यों?

औद्योगिक हाइड्रोलिक एक्चुएटर निर्दिष्ट करते समय , इंजीनियर आमतौर पर तीन मुख्य श्रेणियों का मूल्यांकन करते हैं। आपको रैक-एंड-पिनियन, वेन और हेलिकल डिज़ाइन के बीच चयन करना होगा। निर्णय फ़नल के निचले भाग में, विकल्प पदचिह्न, रिसाव सहनशीलता और आघात प्रतिरोध पर निर्भर करते हैं।

रैक-एंड-पिनियन इकाइयाँ निश्चित रूप से उच्च टॉर्क उत्पन्न करने में सक्षम हैं। हालाँकि, वे स्वाभाविक रूप से भारी रहते हैं और उन्हें एकीकृत करना कठिन होता है। उनके खुले बाहरी गियर कठोर घिसाव के प्रति अत्यधिक संवेदनशील होते हैं। गंदगी के प्रवेश से गियर जल्दी खराब हो जाते हैं, जिससे अंततः मांग वाले क्षेत्र के वातावरण में तरल पदार्थ का रिसाव होने लगता है। उन्हें पर्याप्त जगह की आवश्यकता होती है, जिससे आपकी डिज़ाइन स्वतंत्रता गंभीर रूप से सीमित हो जाती है।

वेन एक्चुएटर्स भी विशिष्ट सीमाएँ प्रस्तुत करते हैं। उद्योग मानक मुख्य रूप से उन्हें 50 और 100 बार के बीच संचालित होने वाले न्यूमेटिक्स या लाइट-ड्यूटी हाइड्रोलिक्स में बदल देते हैं। वे समय के साथ अक्सर आंतरिक द्रव रिसाव से पीड़ित होते हैं। इसके अलावा, वे अचानक आघात भार के प्रति अत्यंत खराब प्रतिरोध प्रदान करते हैं, जिससे वे भारी भू-संचालन या खनन उपकरण के लिए अनुपयुक्त हो जाते हैं।

पेचदार लाभ इन महत्वपूर्ण इंजीनियरिंग दोषों को हल करता है। इसमें पूरी तरह से बंद गति की सुविधा है, जो महत्वपूर्ण गियरों को बाहरी संदूषण से बचाती है। यह पूर्णतया उच्चतम पावर घनत्व प्रदान करता है, प्रति घन इंच इंस्टॉलेशन स्थान पर अधिकतम टॉर्क प्रदान करता है। यह बेहतर शॉक अवशोषण भी प्रदान करता है। आंतरिक स्लाइडिंग स्प्लिन का विशाल सतह क्षेत्र जुड़ाव अचानक बल स्पाइक्स को आसानी से नष्ट कर देता है।

कोर मैकेनिक्स: स्लाइडिंग-स्पलाइन तकनीक पावर घनत्व को कैसे संचालित करती है

हेलिकल हाइड्रोलिक रोटरी एक्चुएटर को समझने के लिए इसकी आंतरिक स्लाइडिंग-स्पलाइन तकनीक का विश्लेषण करना आवश्यक है। यह तंत्र पूरी तरह से पुनर्परिभाषित करता है कि द्रव शक्ति घूर्णी बल में कैसे परिवर्तित होती है।

1. सीलबंद आवास: बाहरी बेलनाकार आवरण पूरी तरह से तंत्र को घेरता है। इसमें अक्सर स्थिर बाहरी गियर रिंग होते हैं।

2. सेंट्रल शाफ्ट: यह प्राथमिक आउटपुट तत्व है। यह घूर्णी टॉर्क को सीधे आपकी मशीनरी में स्थानांतरित करता है।

3. स्प्लिंड पिस्टन: इस मुख्य घटक में इसकी आंतरिक और बाहरी सतहों पर मशीनीकृत हेलिकल स्प्लिन के दोहरे सेट होते हैं।

रूपांतरण प्रक्रिया मैकेनिकल इंजीनियरिंग का एक सुंदर प्रदर्शन है। द्रव का दबाव केंद्रीय पिस्टन को बैरल के नीचे रैखिक रूप से चलने के लिए मजबूर करता है। जैसे ही यह यात्रा करता है, बाहरी स्प्लिन आवास के साथ सुरक्षित रूप से जुड़ जाते हैं। इसके साथ ही, आंतरिक स्प्लिन केंद्रीय शाफ्ट को पकड़ते हैं। यह डुअल-गियरिंग तंत्र केंद्रीय शाफ्ट को सुचारू रूप से घूमने के लिए मजबूर करता है। द्रव प्रवाह को उलटने से घूर्णन उलट जाता है।

इंजीनियरों को टॉर्क और दबाव के बीच सख्त रैखिकता को समझना चाहिए। लागू हाइड्रोलिक दबाव के सापेक्ष टॉर्क आउटपुट सख्ती से रैखिक रहता है। यदि आप सिस्टम दबाव को दोगुना कर देते हैं, तो आप आउटपुट टॉर्क को दोगुना कर देते हैं। यह पूर्वानुमानित भौतिक वास्तविकता इंजीनियरों को मशीन के प्रदर्शन को सटीक रूप से समायोजित करने की अनुमति देती है।

तकनीकी शब्दावली खरीद सटीकता पर भारी प्रभाव डालती है। तंत्र को हमेशा "हेलिकल गियर" या "हेलिकल स्पलाइन" इकाई के रूप में निर्दिष्ट करें। ग़लत "स्टीप थ्रेड" शब्दावली का उपयोग करने से बचें। गलत शब्दों का उपयोग अक्सर आपूर्तिकर्ताओं को भ्रमित करता है और महत्वपूर्ण परियोजना समयसीमा में देरी करता है।

उच्च-टोक़ औद्योगिक अनुप्रयोगों के लिए मुख्य मूल्यांकन मानदंड

अत्यधिक-कर्तव्य घटकों को निर्दिष्ट करने के लिए एक कठोर मूल्यांकन ढांचे की आवश्यकता होती है। भार का सही-सही आकलन करने में असफल रहने से विनाशकारी क्षेत्र विफलताएँ होती हैं।

एक अत्यधिक महत्वपूर्ण विनिर्देशन त्रुटि में ड्राइविंग टॉर्क को मिलाना और टॉर्क को पकड़ना शामिल है। टॉर्क को धारण करना बाहरी बैक-ड्राइविंग बलों के प्रति आपके सिस्टम का प्रतिरोध है। यह स्वाभाविक रूप से ड्राइविंग टॉर्क से बहुत अधिक है। विनिर्देशकों को हमेशा स्थिर धारण बनाम गतिशील गति के आधार पर भार की गणना करनी चाहिए। आपको यह सुनिश्चित करने की आवश्यकता है कि एक बार हिलना बंद हो जाने पर सिस्टम वास्तव में निलंबित वजन को पकड़ सकता है।

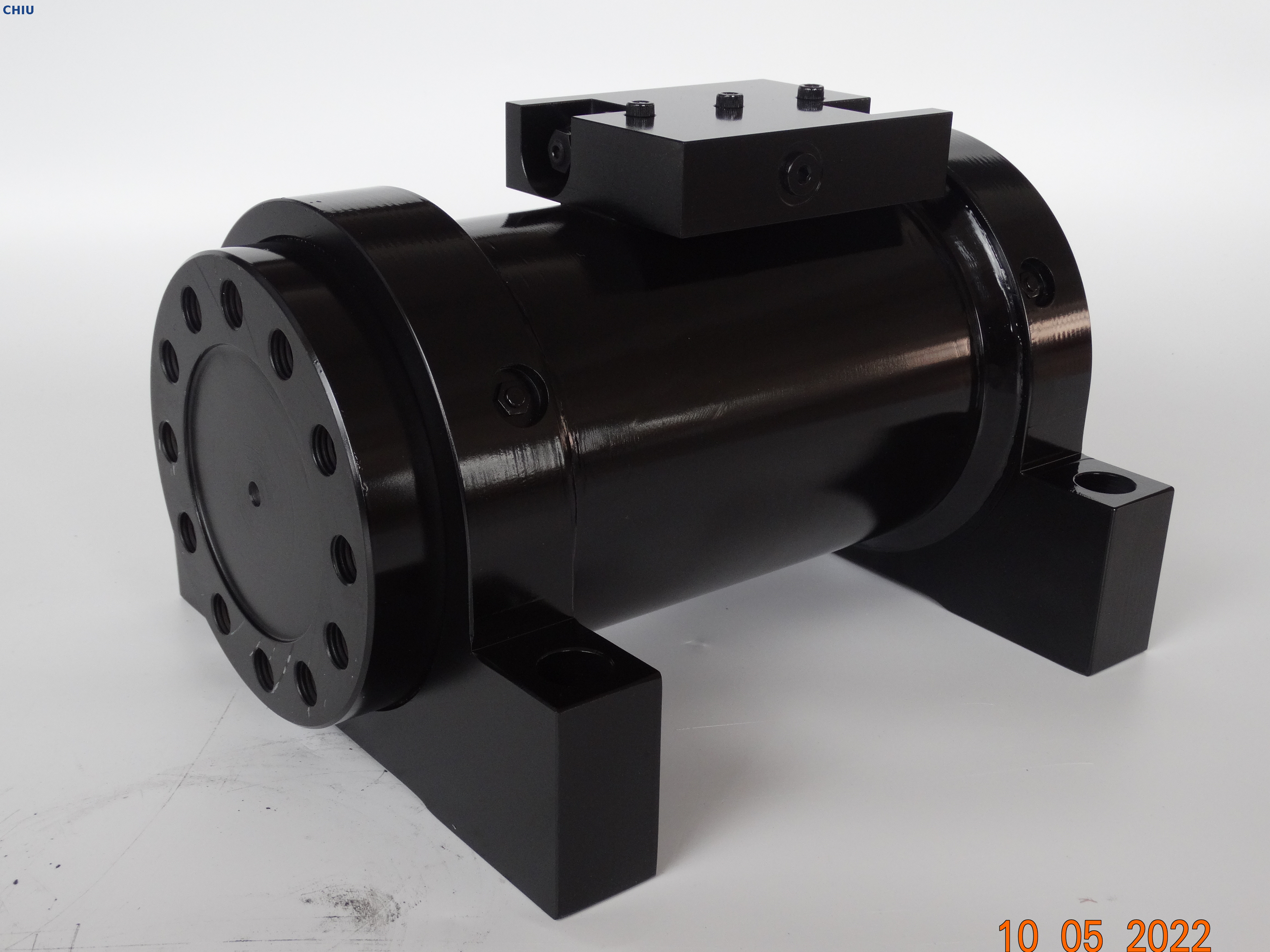

गुरुत्वाकर्षण-विरोधी अनुप्रयोग शून्य-रिसाव और सक्रिय बहाव रोकथाम की मांग करते हैं। आपको अभिन्न दोहरे प्रतिसंतुलन वाल्वों के एकीकरण का मूल्यांकन करना चाहिए। ये लोड-होल्डिंग वाल्व सिलेंडर के अंदर तरल पदार्थ को सुरक्षित रूप से फँसाते हैं। वे सुनिश्चित करते हैं कि बाहरी यांत्रिक ब्रेक पर भरोसा किए बिना एक्चुएटर अपनी स्थिति ठीक से बनाए रखता है। यह निलंबित भार को समय के साथ धीरे-धीरे गिरने से रोकता है।

यूनिट की मुख्य भार-वहन क्षमता का अच्छी तरह से आकलन करें। प्रीमियम हाई टॉर्क एक्चुएटर्स को जानबूझकर संरचनात्मक घटकों के रूप में काम करने के लिए डिज़ाइन किया गया है। वे हेवी-ड्यूटी मैकेनिकल टिका के रूप में कार्य करते हैं। वे सीधे अपने बढ़ते निकला हुआ किनारा या शाफ्ट पर बड़े रेडियल और अक्षीय भार को अवशोषित करते हैं। यह संरचनात्मक क्षमता अलग-अलग समर्थन बीयरिंग स्थापित करने की आवश्यकता को पूरी तरह से समाप्त कर देती है।

अंत में, अपनी आवश्यक प्रतिक्रिया सहनशीलता का मूल्यांकन करें। मानक स्लाइडिंग-स्पलाइन इकाइयाँ अधिकांश मोबाइल मशीनरी के लिए अत्यधिक कार्यात्मक परिशुद्धता प्रदान करती हैं। हालाँकि, उच्च परिशुद्धता स्वचालित स्थिति के लिए सख्त नियंत्रण की आवश्यकता होती है। आपको उन्नत बैकलैश उन्मूलन को स्पष्ट रूप से निर्दिष्ट करना होगा। प्रीमियम विनिर्माण अति-सटीक स्वचालन कार्यों के लिए प्रतिक्रिया को मात्र 5 कोणीय मिनट तक कम कर सकता है।

विशिष्टता के लिए सर्वोत्तम अभ्यास

• हमेशा पीक शॉक लोड की गणना करें, न कि केवल सामान्य ऑपरेटिंग लोड की।

• ऊंचे भार वाले किसी भी अनुप्रयोग के लिए लोड-होल्डिंग काउंटरबैलेंस वाल्व निर्दिष्ट करें।

• बाहरी काज बीयरिंग को हटाने से पहले सटीक रेडियल और अक्षीय लोड रेटिंग सत्यापित करें।

वास्तविक दुनिया कार्यान्वयन: सिद्ध लोड परिदृश्य

सैद्धांतिक इंजीनियरिंग सीमाएं सत्यापन योग्य क्षेत्र प्रदर्शन में तब्दील होनी चाहिए। ये एक्चुएटर्स चरम औद्योगिक अनुप्रयोगों में लगातार अपनी क्षमता साबित करते हैं।

भूमिगत रॉक ड्रिल से उपकरणों को क्रूर परिचालन स्थितियों का सामना करना पड़ता है। ड्रिल बूम के लिए पूर्ण 360° रोटेशन की आवश्यकता होती है। उन्हें एक साथ अत्यधिक खींचतान और विरोधी ताकतों का सामना भी करना होगा। यहां पेचदार इकाइयां उत्कृष्ट हैं। वे एक निश्चित-शाफ्ट और घूर्णन-आवास स्थापना विधि का उपयोग करते हैं। यह अनोखा माउंटिंग सेटअप सीधे मशीन चेसिस में भारी कंपन को अवशोषित करते हुए नली रूटिंग को सरल बनाता है।

हेवी-ड्यूटी डंप गेट और औद्योगिक डंपर अक्सर ज्यामितीय बाधाओं से पीड़ित होते हैं। पारंपरिक रैखिक सिलेंडर आवश्यक काज स्थानों में फिट नहीं हो सकते हैं। एक एकल हाइड्रोलिक रोटरी एक्चुएटर इस दुविधा को आसानी से हल करता है। यह पूर्ण 180° रोटेशन प्रदान करता है। यह संपूर्ण घूर्णी चाप में निरंतर टॉर्क प्रदान करता है। यह डंप गेट के लिए सटीक संरचनात्मक काज के रूप में एक साथ कार्य करता है।

फ़ेरी लोडिंग रैंप और कंक्रीट ढलान लोड-होल्डिंग सुरक्षा की पूर्ण आवश्यकता पर प्रकाश डालते हैं। रैंप में भारी, परिवर्तनशील वाहन भार होता है। एक्चुएटर को इन पूरी तरह से लोड किए गए, ऑफ-सेंटर वज़न को खड़ी ढलानों पर सुरक्षित रूप से घुमाना चाहिए। एकीकृत काउंटरबैलेंस वाल्व सुचारू, अत्यधिक नियंत्रित अवरोहण की गारंटी देते हैं। वे यात्री लोडिंग परिचालन के दौरान खतरनाक लोड बहाव को पूरी तरह खत्म कर देते हैं।

सोर्सिंग रणनीतियाँ, ड्रॉप-इन प्रतिस्थापन, और आपूर्ति श्रृंखला जोखिम

आधुनिक इंजीनियरिंग सुरक्षित आपूर्ति श्रृंखलाओं पर बहुत अधिक निर्भर करती है। यदि आप इसे विश्वसनीय रूप से स्रोत नहीं बना सकते हैं तो सही घटक निर्दिष्ट करने का कोई मतलब नहीं है।

कठोर विक्रेता लॉक-इन से बचना महत्वपूर्ण है। कई पुराने भारी-उपकरण बेड़े पूरी तरह से मानक पदचिह्नों पर निर्भर हैं। सटीक पुरानी मशीनरी के लिए उदाहरण के लिए, एल-सीरीज़ मॉडल भारी-भरकम भार संभालते हैं, जबकि टी-सीरीज़ मॉडल उच्च-चक्र अनुप्रयोगों का प्रबंधन करते हैं। इंजीनियरों को सक्रिय रूप से वैकल्पिक टियर-वन विक्रेताओं का मूल्यांकन करना चाहिए। आपको सटीक 'ड्रॉप-इन रेडी' प्रतिस्थापन प्रदान करने में सक्षम भागीदारों की आवश्यकता है। यह रणनीति बेड़े की स्थिरता बनाए रखती है और महंगी मशीन रीडिज़ाइन को रोकती है। हेलैक रोटरी एक्चुएटर समतुल्य ढूँढना अक्सर आवश्यक होता है।

आपको लीड टाइम की वास्तविकताओं को पारदर्शी ढंग से संबोधित करना चाहिए। सोर्सिंग में देरी से उत्पादन कार्यक्रम ख़राब हो सकता है। ऑफ-द-शेल्फ प्रत्यक्ष प्रतिस्थापन की डिलीवरी में आमतौर पर 8 से 10 सप्ताह लगते हैं। हालाँकि, कस्टम-इंजीनियर्ड इकाइयों को महत्वपूर्ण विनिर्माण समय की आवश्यकता होती है। विशिष्ट पोर्टिंग कॉन्फ़िगरेशन या जटिल 10-होल एंड कुशनिंग जोड़ने से लीड समय 30 सप्ताह से अधिक बढ़ जाता है। अपने खरीद चक्र की योजना आक्रामक ढंग से बनाएं।

पर्यावरणीय अनुकूलन के लिए सावधानीपूर्वक खरीदार मार्गदर्शन की आवश्यकता होती है। आपको सामग्री उन्नयन केवल तभी निर्दिष्ट करना चाहिए जब पर्यावरण इसकी मांग करे। गैस नाइट्रो-कार्बराइज्ड सतह उपचार नाटकीय रूप से अपघर्षक वातावरण में पहनने के प्रतिरोध को बढ़ाता है। विस्फोटक भूमिगत या रासायनिक वातावरण के लिए ATEX प्रमाणपत्र अनिवार्य है। एबीएस अनुपालन जैसी विशिष्ट समुद्री-ग्रेड कोटिंग्स, अपतटीय प्लेटफार्मों पर तेजी से खारे पानी के क्षरण को रोकती हैं। उद्धरण प्रक्रिया के प्रारंभ में ही अपने आपूर्तिकर्ता को इन परिचालन वास्तविकताओं के बारे में बताएं।

सामान्य सोर्सिंग गलतियाँ

• लीगेसी प्रतिस्थापनों पर क्रॉस-रेफरेंस माउंटिंग बोल्ट पैटर्न में विफल होना।

• कस्टम पोर्ट स्थानों को अनदेखा करना, जो फ़ील्ड में महंगे होज़ रूटिंग परिवर्तनों को बाध्य करता है।

• विशिष्ट सतह कोटिंग्स के लिए विस्तारित विनिर्माण नेतृत्व समय को कम करके आंकना।

निष्कर्ष

हेलिकल हाइड्रोलिक रोटरी एक्चुएटर में संक्रमण एक प्रमुख संरचनात्मक रीडिज़ाइन का प्रतिनिधित्व करता है, न कि केवल एक साधारण घटक स्वैप का। यह आपके BOM आकार को काफी कम कर देता है। यह बाहरी लिंकेज और उजागर बीयरिंग जैसे कमजोर यांत्रिक विफलता बिंदुओं को सुरक्षित रूप से समाप्त करता है। इससे भी महत्वपूर्ण बात यह है कि यह स्वाभाविक रूप से अपनी आंतरिक स्लाइडिंग-स्पलाइन ज्यामिति के माध्यम से आपकी भारी मशीनरी को विनाशकारी सदमे भार से बचाता है।

सफलतापूर्वक आगे बढ़ने के लिए, तकनीकी खरीदारों और इंजीनियरिंग टीमों को सटीक सिस्टम डेटा संकलित करना होगा। अपने चरम ऑपरेटिंग दबाव मेट्रिक्स, आवश्यक रोटेशन कोण और सटीक रेडियल/अक्षीय लोड मांगों को इकट्ठा करें। एक बार जब आप इस डेटा का दस्तावेजीकरण कर लें, तो सीधे एक योग्य एप्लिकेशन इंजीनियर से संपर्क करें। वे सटीक वॉल्यूमेट्रिक आकार देंगे और दोषरहित संरचनात्मक फिट सुनिश्चित करने के लिए आवश्यक 3डी सीएडी मॉडलिंग प्रदान करेंगे।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: मानक हेलिकल हाइड्रोलिक रोटरी एक्चुएटर के लिए अधिकतम ऑपरेटिंग दबाव क्या है?

ए: मानक हेवी-ड्यूटी मॉडल आमतौर पर 3,000 पीएसआई (207 बार) तक सुरक्षित रूप से संचालित होते हैं। आपकी विशिष्ट एप्लिकेशन मांगों के आधार पर विशिष्ट या कस्टम इकाइयों को आसानी से बहुत अधिक दबाव सीमा के लिए इंजीनियर किया जा सकता है।

प्रश्न: क्या एक पेचदार रोटरी एक्चुएटर एक यांत्रिक हिंज की जगह ले सकता है?

उत्तर: हाँ. क्योंकि उनमें स्वाभाविक रूप से उच्च रेडियल और अक्षीय भार-वहन क्षमता होती है, हेवी-ड्यूटी श्रृंखला एक्चुएटर्स अक्सर प्राथमिक धुरी बिंदु के रूप में कार्य करते हैं। वे बाहरी बीयरिंग और पिन की आवश्यकता को समाप्त करते हुए, आवश्यक संरचनात्मक सहायता प्रदान करते हैं।

प्रश्न: अत्यधिक यांत्रिक अधिभार के दौरान एक्चुएटर का क्या होता है?

ए: कठोर यांत्रिक लिंकेज के विपरीत, जो आसानी से टूट जाते हैं, गैर-स्व-लॉकिंग स्लाइडिंग-स्पलाइन एक्चुएटर्स अत्यधिक सदमे भार के तहत बैकड्राइव कर सकते हैं। यह कार्यात्मक बैकड्राइव "हाइड्रोलिक फ्यूज" के रूप में कार्य करता है। यह मशीन की संरचनात्मक अखंडता की रक्षा करते हुए, सिस्टम राहत वाल्वों में तरल पदार्थ को सुरक्षित रूप से विस्थापित करता है।

प्रश्न: क्या लीगेसी हेलैक एक्चुएटर्स के लिए प्रत्यक्ष प्रतिस्थापन उपलब्ध हैं?

उत्तर: हाँ. कई टियर-वन हाइड्रोलिक निर्माता सटीक प्रत्यक्ष ड्रॉप-इन प्रतिस्थापन का उत्पादन करते हैं। ये सटीक इकाइयाँ बढ़ते पदचिह्नों, बंदरगाह स्थानों और पुराने एल-सीरीज़ और टी-सीरीज़ मॉडल के विशिष्ट टॉर्क विनिर्देशों से मेल खाती हैं, जो महत्वपूर्ण आपूर्ति श्रृंखला देरी को कम करती हैं।
