हाइड्रोलिक मोशन सिस्टम की मांग के लिए CY6 सीरीज रोटरी एक्चुएटर

इंजीनियरिंग हेवी-ड्यूटी गति नियंत्रण एक गंभीर मुख्य चुनौती प्रस्तुत करता है। आपको कड़ाई से सीमित स्थानों में अधिकतम टॉर्क आउटपुट प्राप्त करना होगा। आपको उच्च बहुदिशात्मक भार को भी प्रबंधित करने की आवश्यकता है। पारंपरिक रैखिक सिलेंडर अत्यधिक स्थानिक पदचिह्नों की मांग करते हैं। वे भारी बाहरी धुरी बिंदुओं और उभारों पर भरोसा करते हैं। पारंपरिक वेन एक्चुएटर्स अपने स्वयं के मुद्दों का सामना करते हैं। वे क्रोनिक आंतरिक द्रव रिसाव के कारण उच्च तनाव की स्थिति में अक्सर विफल हो जाते हैं। CY6 श्रृंखला रोटरी एक्चुएटर एक विशेष समाधान के रूप में उभरता है। यह गंभीर परिचालन वातावरण में विश्वसनीय रूप से काम करता है जहां पारंपरिक तंत्र विफल हो जाते हैं। यह तकनीकी मूल्यांकन मार्गदर्शिका इंजीनियरों और सिस्टम इंटीग्रेटर्स की मदद करती है। आप इसका उपयोग आगामी मशीनरी डिज़ाइनों के लिए इस उन्नत तंत्र का आकलन करने के लिए कर सकते हैं। हम इसके इंजीनियरिंग बुनियादी सिद्धांतों, सख्त प्रदर्शन मानकों और महत्वपूर्ण वास्तविक दुनिया कार्यान्वयन वास्तविकताओं का पता लगाएंगे।

चाबी छीनना

• फॉर्म फैक्टर दक्षता: रैखिक सिलेंडरों के भारी बाहरी लिंकेज के बिना 6700 एनएम तक ड्राइव टॉर्क देने के लिए एक हेलिकल स्लाइडिंग स्पलाइन तंत्र का उपयोग करता है।

• भार क्षमता: शाफ्ट/फ्लैंज पर सीधे बड़े रेडियल और अक्षीय भार (एक साथ 3900 किलोग्राम तक) को संभालने के लिए इंजीनियर किया गया।

• रिसाव नियंत्रण: लगभग शून्य आंतरिक रिसाव के साथ पारंपरिक वेन-शैली हाइड्रोलिक रोटरी एक्चुएटर्स से बेहतर प्रदर्शन करता है, जिससे बेहतर होल्डिंग टॉर्क सुनिश्चित होता है।

• एकीकरण की तैयारी: निर्माण मशीनरी, समुद्री डेक और भारी स्वचालन की मांग वाली वास्तविकताओं के लिए निर्मित, लेकिन अंतर्निहित यांत्रिक दक्षता चर के कारण सावधानीपूर्वक थर्मल प्रबंधन की आवश्यकता होती है।

इंजीनियरिंग के बुनियादी सिद्धांत: क्यों CY6 हेलिकल एक्चुएटर पारंपरिक तंत्र की जगह लेता है

इस इकाई का न्यूनतम इंजीनियरिंग लाभ इसकी आंतरिक संरचना में निहित है। यह एक एकल-मूविंग-पार्ट तंत्र पर निर्भर करता है जिसे स्लाइडिंग हेलिकल गियर के रूप में जाना जाता है। द्रव का दबाव सीधे एक विशेष पिस्टन पर कार्य करता है। इस पिस्टन में अत्यधिक मशीनीकृत हेलिकल स्प्लिन हैं। जैसे ही द्रव पिस्टन को रैखिक रूप से धकेलता है, स्प्लिन शाफ्ट को घूमने के लिए मजबूर करता है। यह प्रत्यक्ष रूपांतरण यांत्रिक घिसाव को कम करता है। यह दीर्घकालिक उपयोग पर शून्य-बैकलैश समस्याओं को वस्तुतः समाप्त कर देता है। आप जटिल यांत्रिक संबंधों के बिना तत्काल, सटीक गति नियंत्रण प्राप्त करते हैं।

जब आप इसकी तुलना रैखिक सिलेंडरों से करते हैं, तो स्थानिक पदचिह्न में कमी स्पष्ट हो जाती है। एक पारंपरिक सिलेंडर को विस्तारित रॉड क्लीयरेंस की आवश्यकता होती है। रैखिक धक्का को चाप गति में परिवर्तित करने के लिए इसे बाहरी धुरी बिंदुओं की भी आवश्यकता होती है। हेलिकल एक्चुएटर इन आवश्यकताओं को समाप्त कर देता है। यह एक कॉम्पैक्ट, पूरी तरह से संलग्न रोटेशन बिंदु प्रदान करता है। यह संलग्न डिज़ाइन बाहरी संदूषण के जोखिम को कम करता है। यह गंदगी या मलबे को उजागर छड़ों पर यांत्रिक बंधन पैदा करने से भी रोकता है।

वेन एक्चुएटर्स में आंतरिक बाईपास रिसाव के संबंध में उद्योग-ज्ञात भेद्यता है। एक फलक एक बेलनाकार बोर पर घूमता है। समय के साथ, उच्च दबाव तरल पदार्थ को वेन सील के पार धकेल देता है। CY6 इस समस्या को पूरी तरह से हल करता है। यह स्वीपिंग वेन के बजाय एक मजबूत पिस्टन-एंड-सील आर्किटेक्चर का उपयोग करता है। यह डिज़ाइन लगभग-शून्य आंतरिक द्रव बाईपास प्राप्त करता है। जब आपको मध्य हवा में भारी भार को निलंबित करने की आवश्यकता होती है तो यह महत्वपूर्ण होल्डिंग स्थिरता प्रदान करता है।

CY6 श्रृंखला के लिए मुख्य विशिष्टताएँ और प्रदर्शन बेंचमार्क

इंजीनियरों को ऑपरेटिंग लिफ़ाफ़े को सिस्टम की माँगों के अनुरूप बनाना होगा। हाइड्रोलिक रोटरी एक्चुएटर एक असाधारण शक्ति घनत्व प्रदान करता है। हम इसकी क्षमताओं को स्पष्ट करने के लिए टॉर्क और विस्थापन मेट्रिक्स को तोड़ते हैं। 21 एमपीए के मानक ऑपरेटिंग दबाव पर ड्राइव टॉर्क 2,800 से 6,700 एनएम तक होता है। टॉर्क को धारण करना किसी भार को उसकी जगह पर लॉक करने की क्षमता को दर्शाता है। यह क्षमता 21 एमपीए पर बड़े पैमाने पर 14,300 एनएम तक पहुंचती है। यह मीट्रिक सुरक्षा-महत्वपूर्ण लोड निलंबन के लिए आवश्यक साबित होता है।

गति विशेषताएँ परिभाषित करती हैं कि इकाई किसी जोड़ के भीतर भौतिक रूप से कैसे अंतःक्रिया करती है। मानक घूर्णन कोण 200° और 220° के बीच होते हैं। आंतरिक यांत्रिक एंड-स्टॉप इस रोटेशन की सीमा पर मंदी का प्रबंधन करते हैं। जब पिस्टन अपने स्ट्रोक के अंत तक पहुंचता है तो ये हेवी-ड्यूटी स्टॉप आंतरिक क्षति को रोकते हैं। वे इकाई को उच्च-जड़ता मंदी को सुरक्षित रूप से संभालने की अनुमति देते हैं।

संरचनात्मक भार सीमाएँ इस इकाई को एक साधारण मोटर से आगे बढ़ाती हैं। इसमें समान रेडियल और अक्षीय असर क्षमताएं हैं। मजबूत आंतरिक बीयरिंग एक साथ अधिकतम 3900 किलोग्राम वजन संभाल सकते हैं। यह एक्चुएटर को सीधे प्राथमिक संरचनात्मक हिंज के रूप में कार्य करने की अनुमति देता है। आपको द्वितीयक समर्थन ब्रैकेट या बाहरी बीयरिंग की आवश्यकता नहीं है।

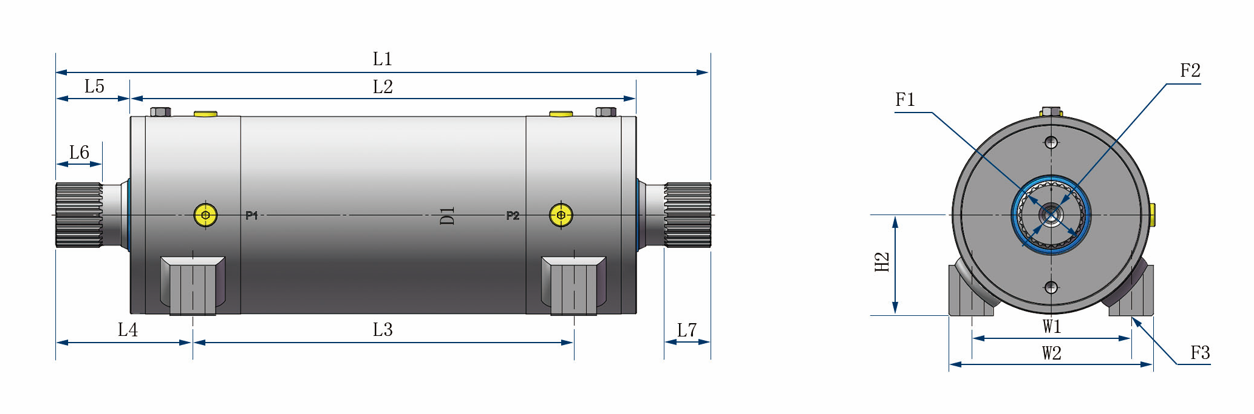

मानकीकृत इंटरफेस मौजूदा वैश्विक हाइड्रोलिक सर्किट में निर्बाध एकीकरण सुनिश्चित करते हैं। आउटपुट मोड में मजबूत निकला हुआ किनारा विकल्प या स्प्लिंड शाफ्ट कॉन्फ़िगरेशन शामिल हैं। इंजीनियर इन इंटरफेस का विशिष्ट माउंटिंग आवश्यकताओं से मिलान कर सकते हैं। मानकीकृत पोर्टिंग विकल्पों में आईएसओ, बीएसपीपी और एसएई थ्रेड शामिल हैं। ये वैश्विक मानक जटिल कस्टम पाइप एडेप्टर की आवश्यकता को समाप्त करते हैं।

प्रदर्शन विशिष्टताएँ सारांश

एप्लिकेशन मैपिंग: जहां हेवी-ड्यूटी रोटरी एक्चुएटर्स चरम प्रदर्शन प्रदान करते हैं

निर्माण मशीनरी कठोर, अक्षम्य वातावरण प्रस्तुत करती है। आपको लगातार गंदगी के प्रवेश, तीव्र आघात भार और अनियमित मौसम का सामना करना पड़ता है। निर्माण मशीनरी एक्चुएटर इन अनुप्रयोगों के लिए आदर्श जोड़ के रूप में कार्य करता है। यह एक कॉम्पैक्ट शेल में उच्च टॉर्क प्रदान करके उत्खनन टिल्ट-रोटेटर्स में उत्कृष्टता प्राप्त करता है। विश्वसनीय कोणीय स्थिति के लिए ऑपरेटर इसका उपयोग रॉक ड्रिल फ़ीड में करते हैं। यह भारी बूम आर्टिक्यूलेशन को सुचारू रूप से संभालता है। पूरी तरह से संलग्न डिज़ाइन आंतरिक चलने वाले हिस्सों को घर्षण धूल और कीचड़ से पूरी तरह से बचाता है।

खनन और सामग्री प्रबंधन उद्योग निरंतर अपटाइम पर निर्भर हैं। उपकरण की विफलता से उत्पादन लाइनें तुरंत रुक जाती हैं। भारी अयस्क को निर्देशित करने के लिए इंजीनियर इन रोटरी इकाइयों को महत्वपूर्ण ढलान नियंत्रण में एकीकृत करते हैं। आप उन्हें बड़े पैमाने पर प्रसंस्करण संयंत्रों में कन्वेयर डायवर्टर को शक्ति प्रदान करते हुए पाएंगे। हेवी-ड्यूटी मैनिपुलेटर भारी वस्तुओं को सुरक्षित रूप से पकड़ने और निलंबित करने के लिए अपने उच्च होल्डिंग टॉर्क का उपयोग करते हैं। CY6 की संरचनात्मक अखंडता निरंतर, उच्च प्रभाव वाले उपयोग का सामना करती है।

समुद्री और अपतटीय वातावरण गंभीर संक्षारण जोखिम पेश करते हैं। खारा पानी असुरक्षित इस्पात घटकों को तेजी से नष्ट कर देता है। आप इन कठोर समुद्री अनुप्रयोगों के लिए यह डेक क्रेन और भारी हैच कवर के लिए पूरी तरह से काम करता है। हालाँकि, आपको उचित सतह उपचार लागू करना होगा। हेवी-ड्यूटी एपॉक्सी या पॉलीयुरेथेन कोटिंग्स नमक स्प्रे का विरोध करती हैं। गहरे समुद्र में परिचालन के लिए, इंजीनियरों को विशिष्ट दबाव क्षतिपूर्ति तकनीकों को लागू करना होगा। यह सुनिश्चित करता है कि आंतरिक सील अत्यधिक हाइड्रोस्टेटिक दबाव से बचे रहें। हेवी-ड्यूटी रोटरी एक्चुएटर को अनुकूलित कर सकते हैं।

कार्यान्वयन वास्तविकताएँ: दक्षता, ताप और सिस्टम सीमाएँ

ऑब्जेक्टिव इंजीनियरिंग के लिए सिस्टम बाधाओं पर पारदर्शी नज़र डालने की आवश्यकता होती है। यांत्रिक दक्षता चर एक प्राथमिक विचार का प्रतिनिधित्व करते हैं। पेचदार रूपांतरण तंत्र तख़्ता दांतों के बीच फिसलने वाले घर्षण पर निर्भर करता है। थर्मोडायनामिक और यांत्रिक दक्षता आम तौर पर 45% से 80% के बीच होती है। यह भिन्नता बाहरी भार, द्रव चिपचिपापन और परिचालन गति पर काफी हद तक निर्भर करती है। आपको इन दक्षता हानियों को ध्यान में रखते हुए सिस्टम पावर आवश्यकताओं की गणना करनी चाहिए।

सफल एकीकरण के लिए थर्मल प्रबंधन चेतावनियाँ महत्वपूर्ण हैं। घर्षणात्मक ऊर्जा हानि सीधे ऊष्मा में परिवर्तित हो जाती है। निरंतर, उच्च-आवृत्ति दोलन हाइड्रोलिक द्रव के भीतर तेजी से स्थानीय गर्मी उत्पन्न करता है। आप इस थर्मल बिल्डअप को नजरअंदाज नहीं कर सकते। हम तीव्र दोलन कार्यों के लिए विशिष्ट कर्तव्य-चक्र सीमा स्थापित करने की पुरजोर अनुशंसा करते हैं। यदि आपको निरंतर संचालन की आवश्यकता है, तो आपको समर्पित सिस्टम कूलर को एकीकृत करना होगा। उचित शीतलन द्रव के क्षरण को रोकता है और आंतरिक सील को गर्मी की विफलता से बचाता है।

निस्पंदन आवश्यकताएँ तंत्र के दीर्घकालिक अस्तित्व को निर्धारित करती हैं। स्लाइडिंग स्प्लिन और उच्च दबाव वाली सील प्राचीन हाइड्रोलिक तरल पदार्थ की मांग करती हैं। आपको सख्त तरल स्वच्छता मानकों का पालन करना होगा। हम ISO 4406 द्रव स्वच्छता कोड (जैसे, 18/16/13 या बेहतर) को लक्षित करने की सलाह देते हैं। दूषित द्रव तरल सैंडपेपर की तरह कार्य करता है। इससे पेचदार स्प्लिन समय से पहले घिस जाएंगे। यह उच्च दबाव वाली सीलों को भी ख़राब कर देगा, जिससे शून्य-रिसाव लाभ बर्बाद हो जाएगा।

खरीद और चयन मानदंड

खरीद वार्तालाप को सटीक इंजीनियरिंग संरेखण की ओर स्थानांतरित करना सफल कार्यान्वयन सुनिश्चित करता है। आपको अपने अद्वितीय सिस्टम के लिए इसकी यांत्रिक उपयुक्तता के आधार पर घटक का मूल्यांकन करना चाहिए। संलग्न, स्व-चिकनाई डिज़ाइन साप्ताहिक रखरखाव श्रम आवश्यकताओं को कम करता है। इंजीनियरों को परियोजना की माँगों के अनुरूप CY6 का मूल्यांकन करने के लिए एक विश्वसनीय ढांचे की आवश्यकता है।

हम आपके निर्णय ढांचे का मार्गदर्शन करने के लिए एक स्पष्ट शॉर्टलिस्टिंग तर्क प्रदान करते हैं। अनुकूलता सत्यापित करने के लिए इन क्रमिक चरणों का पालन करें:

1. आवश्यक टॉर्क की गणना करें: अपनी स्थिर होल्डिंग टॉर्क आवश्यकताओं के विरुद्ध अपनी गतिशील टॉर्क आवश्यकताओं को सटीक रूप से मैप करें। सुनिश्चित करें कि आपका अधिकतम लोड स्पाइक्स 21 एमपीए पर 14,300 एनएम होल्डिंग सीमा से अधिक न हो।

2. संरचनात्मक भार आवश्यकताओं का निर्धारण करें: जोड़ पर रेडियल और अक्षीय बलों का मूल्यांकन करें। निर्धारित करें कि क्या 3900 किलोग्राम क्षमता आपको बाहरी समर्थन बीयरिंग को खत्म करने की अनुमति देती है। अनावश्यक बियरिंग्स को हटाने से आपकी समग्र मशीन डिज़ाइन सरल हो जाती है।

3. उपयुक्त आउटपुट मोड का चयन करें: प्रत्यक्ष, कठोर घटक माउंटिंग के लिए एक फ़्लैंज आउटपुट चुनें। यदि आपका डिज़ाइन स्प्लिंड या कीड मैकेनिकल लिंकेज पर निर्भर करता है तो शाफ्ट आउटपुट चुनें।

निदान और नियमित रखरखाव सर्वोत्तम प्रथाएँ

प्रोएक्टिव रखरखाव उच्च दबाव वाले हाइड्रोलिक घटकों के परिचालन जीवनकाल को बढ़ाता है। एक मानकीकृत रिसाव समस्या निवारण एसओपी निदान के घंटों की बचत करता है। यदि आपको पिस्टन या शाफ्ट सील की विफलता का संदेह है, तो सख्त डायग्नोस्टिक वर्कफ़्लो का पालन करें। सबसे पहले, एक्चुएटर को अलग करने के लिए बैलेंस वाल्व बंद करें। इसके बाद, सिस्टम से किसी भी फंसी हुई हवा को निकाल दें। तंत्र को उसकी कठोर सीमा तक घुमाएँ और उस पर 21 एमपीए का दबाव डालें। अंत में, बाईपास प्रवाह के लिए रिटर्न लाइन की निगरानी करें। कोई भी निरंतर प्रवाह एक समझौताग्रस्त आंतरिक सील को इंगित करता है।

एक निवारक रखरखाव कार्यक्रम उपकरण को चरम प्रदर्शन पर चालू रखता है। आपको फ़ील्ड तकनीशियनों के लिए एक आधारभूत अनुशंसा स्थापित करनी होगी. बाहरी रोने को जल्दी पकड़ने के लिए हर हफ्ते दृश्य सील निरीक्षण लागू करें। भारी कंपन के तहत संरचनात्मक अखंडता सुनिश्चित करने के लिए फास्टनर टॉर्क सेटिंग्स को मासिक रूप से सत्यापित करें। यह सत्यापित करने के लिए कि आईएसओ 4406 स्वच्छता लक्ष्य बरकरार हैं, द्रव नमूनाकरण अंतराल त्रैमासिक आयोजित करें।

पुनर्निर्माण की व्यवहार्यता क्षेत्र की मरम्मत को अत्यधिक व्यावहारिक बनाती है। जब सील अंततः खराब हो जाती है, तो आपको हमेशा फ़ैक्टरी नवीनीकरण की आवश्यकता नहीं होती है। मानकीकृत सील किट आसानी से उपलब्ध हैं। प्रशिक्षित तकनीशियनों के लिए फील्ड ओवरहाल अत्यधिक संभव है। आप भारी मशीनरी से पूरी तरह से हटाए बिना एक्चुएटर को उसके मूल शून्य-रिसाव विनिर्देशन में पुनर्स्थापित कर सकते हैं।

मानकीकृत रखरखाव अनुसूची चार्ट

निष्कर्ष

CY6 श्रृंखला रोटरी एक्चुएटर एक मानक, सामान्य घटक नहीं है। यह अधिकतम पावर घनत्व के लिए डिज़ाइन किए गए हेवी-ड्यूटी संरचनात्मक और ड्राइविंग तत्व के रूप में कार्य करता है। यह एक परिष्कृत हेलिकल स्पलाइन तंत्र का उपयोग करके भारी रैखिक सिलेंडरों और लीक वेन एक्चुएटर्स को प्रतिस्थापित करता है। यह एक संरचनात्मक हिंज और उच्च-टोक़ मोटर के रूप में एक साथ कार्य करता है।

सफल कार्यान्वयन सटीक इंजीनियरिंग प्रथाओं पर बहुत अधिक निर्भर करता है। संरचनात्मक सीमाओं का सम्मान सुनिश्चित करने के लिए आपको पूरी तरह से लोड प्रोफाइलिंग करनी चाहिए। यांत्रिक दक्षता चर का प्रतिकार करने के लिए उचित हाइड्रोलिक थर्मल प्रबंधन आवश्यक है। तरल पदार्थ की सख्त सफ़ाई बनाए रखने से लंबे परिचालन जीवन की गारंटी मिलती है।

आपके अगले चरण में आयामी फिट और टॉर्क वक्रों को सत्यापित करने की आवश्यकता है। हम आपके सिस्टम लेआउट के लिए सटीक आयामी CAD मॉडल डाउनलोड करने की सलाह देते हैं। कस्टम टॉर्क-वक्र गणनाओं को सत्यापित करने के लिए सीधे एप्लिकेशन इंजीनियरिंग से संपर्क करें। यह सुनिश्चित करता है कि एक्चुएटर आपकी भारी मशीनरी आवश्यकताओं से सहजता से मेल खाता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या डायनेमिक टॉर्क सेंसर को सीधे CY6 से जोड़ा जा सकता है?

उत्तर: हां, लेकिन यह आउटपुट मोड पर निर्भर करता है। फ्लैंज आउटपुट को एक मानक रोटरी टॉर्क सेंसर माउंट करने के लिए एक विशेष एडाप्टर प्लेट की आवश्यकता होती है। डायरेक्ट-शाफ्ट आउटपुट स्प्लिंड या कीड कपलिंग का उपयोग करके मानक इनलाइन टॉर्क सेंसर स्वीकार करते हैं। हमेशा सुनिश्चित करें कि अचानक लोड रुकने के दौरान सेंसर के विनाश को रोकने के लिए सेंसर भारी होल्डिंग टॉर्क सीमा को संभाल सकता है।

प्रश्न: अधिकतम घूर्णन 200°-220° तक सीमित क्यों है?

ए: रोटेशन की सीमा आंतरिक पिस्टन स्ट्रोक की भौतिक बाधाओं से उत्पन्न होती है। एक पेचदार स्लाइडिंग तख़्ता डिजाइन में, रैखिक पिस्टन यात्रा घूर्णी डिग्री निर्धारित करती है। रोटेशन को 360° तक बढ़ाने के लिए एक अव्यवहारिक, अत्यधिक लंबे एक्चुएटर हाउसिंग की आवश्यकता होगी। निरंतर 360° रोटेशन के लिए गियर-मोटर डिज़ाइन की आवश्यकता होती है, न कि परिमित-स्ट्रोक हेलिकल पिस्टन की।

प्रश्न: क्या CY6 श्रृंखला वायवीय संचालन के लिए उपयुक्त है?

उत्तर: नहीं। यह पूरी तरह से एक उच्च दबाव वाला हाइड्रोलिक रोटरी एक्चुएटर है। इसे संपीड़ित हवा के साथ संचालित करने से बताए गए टॉर्क पैरामीटर नहीं मिलेंगे। इसके अलावा, वायवीय संचालन गंभीर सुरक्षा और स्नेहन जोखिम प्रस्तुत करता है। तीव्र यांत्रिक विनाश को रोकने के लिए आंतरिक हेलिकल स्प्लिन को हाइड्रोलिक तेल की चिकनाई की आवश्यकता होती है।

प्रश्न: क्या CY6 को सिस्टम स्टार्टअप पर होमिंग कैलिब्रेशन की आवश्यकता होती है?

उत्तर: किसी होमिंग अंशांकन की आवश्यकता नहीं है। यह एक परिमित-घूर्णन हाइड्रोलिक उपकरण है जो कठोर आंतरिक यांत्रिक स्टॉप द्वारा निर्धारित होता है। यह स्वाभाविक रूप से इलेक्ट्रॉनिक होमिंग प्रक्रियाओं पर भरोसा किए बिना पूर्ण स्थिति संदर्भ प्रदान करता है। जब पिस्टन अंतिम कैप से टकराता है, तो सिस्टम निश्चित रूप से एक्चुएटर के भौतिक स्थान को जानता है।
