हाइड्रोलिक रोटरी एक्ट्यूएटर्स विभिन्न यांत्रिक और औद्योगिक अनुप्रयोगों में आवश्यक घटक हैं, हाइड्रोलिक ऊर्जा को सटीक घूर्णी गति में परिवर्तित करते हैं। उनकी आंतरिक संरचना और ऑपरेटिंग सिद्धांतों को समझना उनके प्रदर्शन को अनुकूलित करने और विशिष्ट कार्यों के लिए सही एक्ट्यूएटर का चयन करने के लिए महत्वपूर्ण है। यह लेख हाइड्रोलिक रोटरी एक्ट्यूएटर्स के आंतरिक घटकों, डिजाइन विविधताओं और ऑपरेटिंग लॉजिक की गहन अन्वेषण प्रदान करता है।

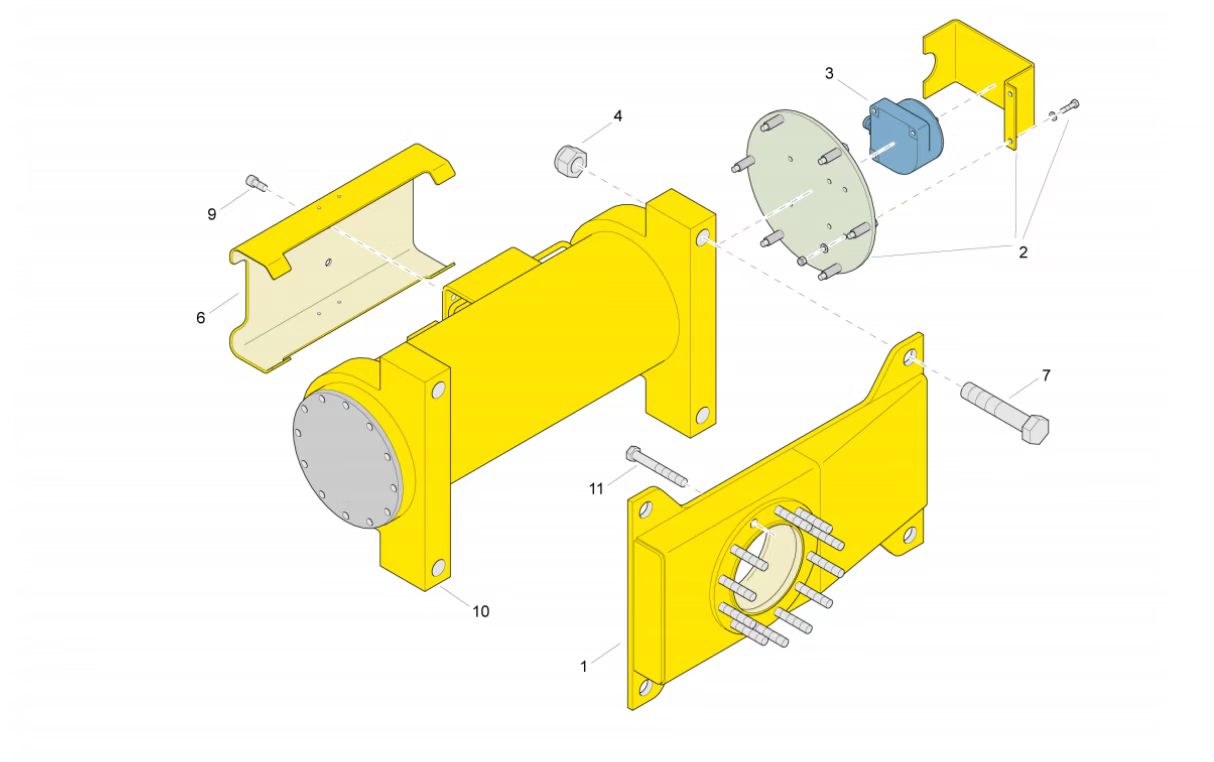

हाइड्रोलिक रोटरी एक्ट्यूएटर्स को द्रव शक्ति को घूर्णी गति में बदलने के लिए डिज़ाइन किया गया है, जो सटीकता के साथ उच्च टोक़ प्रदान करता है। उनकी आंतरिक संरचना में आमतौर पर निम्नलिखित घटक शामिल होते हैं:
· आवास सभी आंतरिक घटकों को संलग्न करता है और उन्हें बाहरी पर्यावरणीय कारकों जैसे गंदगी, नमी और मलबे से बचाता है।
· सामग्री: आमतौर पर स्थायित्व और जंग प्रतिरोध के लिए कच्चा लोहा, स्टील, या एल्यूमीनियम से बनाया जाता है।
· पिस्टन या वेन प्राथमिक चलती घटक है जो हाइड्रोलिक दबाव को यांत्रिक बल में अनुवाद करता है।
· प्रकार :
o पिस्टन-आधारित एक्ट्यूएटर्स : गति उत्पन्न करने के लिए एक या अधिक पिस्टन का उपयोग करें।
o वेन-आधारित एक्ट्यूएटर्स : गति का उत्पादन करने के लिए एक कक्ष के भीतर एक घूर्णन वेन का उपयोग करें।
· सील आंतरिक दबाव को बनाए रखते हुए हाइड्रोलिक द्रव को एक्ट्यूएटर से बाहर लीक करने से रोकते हैं।
· सामग्री: उच्च दबाव और तापमान का सामना करने के लिए PTFE (Teflon), पॉलीयूरेथेन, या रबर से बना।
· गियर पिस्टन से रैखिक गति को घूर्णी गति में परिवर्तित करते हैं।
· सामान्य कॉन्फ़िगरेशन में एक्ट्यूएटर डिजाइन के आधार पर पेचदार गियर या रैक-एंड-पिनियन सिस्टम शामिल हैं।
· शाफ्ट लोड को घूर्णी गति प्रदान करता है।
· यह आंतरिक गियरिंग तंत्र से जुड़ा हुआ है और उच्च परिशुद्धता के साथ घूमता है।
· इनलेट और आउटलेट पोर्ट हाइड्रोलिक द्रव को एक्ट्यूएटर में प्रवेश करने और बाहर निकलने की अनुमति देते हैं।
· बंदरगाहों को आमतौर पर हाइड्रोलिक सिस्टम के लिए सुरक्षित कनेक्शन के लिए पिरोया जाता है या फ़्लैंग किया जाता है।
हाइड्रोलिक रोटरी एक्ट्यूएटर्स कई कॉन्फ़िगरेशन में आते हैं, प्रत्येक विशिष्ट अनुप्रयोगों के लिए अनुकूल:
· तंत्र : रैखिक गति को घूर्णी गति में परिवर्तित करने के लिए पेचदार गति का उपयोग करें।
· विशेषताएँ :
o एक कॉम्पैक्ट डिजाइन में उच्च टोक़ आउटपुट।
o बहु-टर्न रोटेशन (जैसे, 360 ° या अधिक) के लिए सक्षम।
· अनुप्रयोग : वाल्व सक्रियण, रोबोटिक्स और औद्योगिक स्वचालन।
· तंत्र : एक वेन का उपयोग करें जो हाइड्रोलिक द्रव में प्रवेश के रूप में एक कक्ष के भीतर घूमता है।
· विशेषताएँ :
o चिकनी गति के साथ सरल डिजाइन।
o सीमित रोटेशन कोण (जैसे, 90 °, 180 °, या 270 °)।
· अनुप्रयोग : कन्वेयर सिस्टम, सामग्री हैंडलिंग और कम-टॉर्क अनुप्रयोग।
· तंत्र : एक पिस्टन एक रैक चलाता है, जो रोटरी गति का उत्पादन करने के लिए एक पिनियन गियर के साथ संलग्न होता है।
· विशेषताएँ :
o सटीक कोणीय स्थिति।
o उच्च-टॉर्क अनुप्रयोगों के लिए उपयुक्त।
· अनुप्रयोग : भारी मशीनरी, औद्योगिक वाल्व और एयरोस्पेस सिस्टम।
हाइड्रोलिक रोटरी एक्ट्यूएटर्स गति उत्पन्न करने के लिए हाइड्रोलिक दबाव का उपयोग करते हुए, द्रव गतिशीलता के सिद्धांतों के आधार पर काम करते हैं। नीचे उनके ऑपरेटिंग लॉजिक का चरण-दर-चरण स्पष्टीकरण दिया गया है:
· इनपुट : दबावित हाइड्रोलिक द्रव इनलेट पोर्ट के माध्यम से एक्ट्यूएटर में प्रवेश करता है।
· दबाव एक हाइड्रोलिक पंप द्वारा उत्पन्न होता है और सटीक प्रवाह दर और दबाव सुनिश्चित करने के लिए वाल्व द्वारा नियंत्रित किया जाता है।
· हाइड्रोलिक द्रव पिस्टन या वेन पर दबाव डालता है, जिससे रैखिक बल बनता है।
· रैक-एंड-पिनियन डिजाइनों में, पिस्टन की रैखिक गति रैक को ले जाती है, जो पिनियन को घुमाता है।
· पेचदार डिजाइनों में, पिस्टन घूर्णी गति का उत्पादन करने के लिए एक पेचदार गियर के साथ संलग्न होता है।
· रोटरी गति को शाफ्ट में प्रेषित किया जाता है, जो कनेक्टेड लोड को टोक़ बचाता है।
· टोक़ की मात्रा हाइड्रोलिक दबाव, एक्ट्यूएटर डिजाइन और यांत्रिक दक्षता पर निर्भर करती है।
· हाइड्रोलिक द्रव आउटलेट पोर्ट के माध्यम से एक्ट्यूएटर से बाहर निकलता है और पुनरुत्थान के लिए हाइड्रोलिक जलाशय में लौटता है।
· सिस्टम के दबाव और प्रवाह दर को लगातार प्रदर्शन सुनिश्चित करने के लिए लगातार निगरानी की जाती है।
· एकल-अभिनय एक्ट्यूएटर्स : एक दिशा में स्थानांतरित करने के लिए हाइड्रोलिक दबाव का उपयोग करें, एक वसंत या बाहरी बल के साथ एक्ट्यूएटर को अपनी मूल स्थिति में लौटें।
· डबल-एक्टिंग एक्ट्यूएटर्स : आगे और वापसी गति दोनों के लिए हाइड्रोलिक दबाव का उपयोग करें, अधिक नियंत्रण और दक्षता की पेशकश करें।
· पूर्ण 360 ° रोटेशन या अधिक की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया।
· आमतौर पर वाल्व सक्रियण और औद्योगिक रोबोटिक्स में उपयोग किया जाता है।
· बिजली या हाइड्रोलिक विफलताओं के दौरान सुरक्षित संचालन सुनिश्चित करने के लिए स्प्रिंग-रिटर्न मैकेनिज्म या संचयी को शामिल करें।
· आपातकालीन शटऑफ वाल्व जैसे सुरक्षा-महत्वपूर्ण प्रणालियों में उपयोग किया जाता है।
हाइड्रोलिक रोटरी एक्ट्यूएटर्स की दीर्घायु और विश्वसनीयता सुनिश्चित करने के लिए उचित रखरखाव आवश्यक है:
· तरल लीक को रोकने और दबाव बनाए रखने के लिए पहनने या क्षति की जांच करें।
· सुनिश्चित करें कि हाइड्रोलिक द्रव साफ है और अनुशंसित चिपचिपाहट सीमा के भीतर।
· आंतरिक घटकों को नुकसान से बचने के लिए दूषित द्रव को बदलें।
· नियमित स्नेहन घर्षण और पहनने, दक्षता में सुधार और सेवा जीवन का विस्तार करने के लिए कम करता है।
घटकों पर अत्यधिक तनाव को रोकने के लिए कनेक्टेड लोड के साथ एक्ट्यूएटर का उचित संरेखण सुनिश्चित करें।
हाइड्रोलिक रोटरी एक्ट्यूएटर्स जटिल अभी तक अत्यधिक कुशल उपकरण हैं जो कई औद्योगिक अनुप्रयोगों में महत्वपूर्ण भूमिका निभाते हैं। उनकी आंतरिक संरचना और ऑपरेटिंग सिद्धांतों को समझकर, इंजीनियर और ऑपरेटर एक्ट्यूएटर प्रदर्शन का अनुकूलन कर सकते हैं, रखरखाव की लागत को कम कर सकते हैं, और सेवा जीवन का विस्तार कर सकते हैं।
सामग्री, सीलिंग प्रौद्योगिकियों और स्मार्ट नियंत्रण प्रणालियों में प्रगति के साथ, हाइड्रोलिक रोटरी एक्ट्यूएटर्स विकसित करना जारी रखते हैं, आधुनिक इंजीनियरिंग चुनौतियों के लिए बढ़ी हुई विश्वसनीयता और बहुमुखी प्रतिभा की पेशकश करते हैं।
