दृश्य:0 लेखक:साइट संपादक समय प्रकाशित करें: २०२५-०७-०४ मूल:साइट

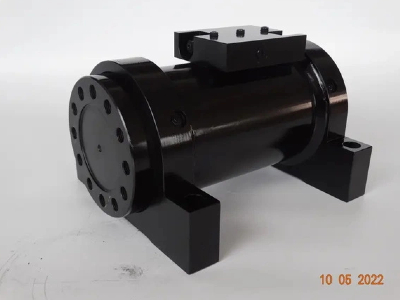

आज की मांग वाले औद्योगिक परिदृश्य में, भारी शुल्क वाली मशीनरी को अपार शक्ति और अटूट विश्वसनीयता दोनों को वितरित करना होगा। चाहे एक निर्माण स्थल पर मल्टी-टन लोड को स्थानांतरित करना, शहर की सड़कों के नीचे सुरंगों की नक्काशी करना, या नए बुनियादी ढांचे के लिए पृथ्वी को समतल करना, उपकरण ऑपरेटर कठोर परिस्थितियों में सटीक नियंत्रण की उम्मीद करते हैं। इनमें से कई मशीनों के दिल में एक भ्रामक रूप से सरल है - लेकिन गंभीर रूप से महत्वपूर्ण - हास्यास्पद: हाइड्रोलिक रोटरी एक्ट्यूएटर.
दबाव वाले हाइड्रोलिक द्रव को नियंत्रित रोटरी गति में परिवर्तित करके, ये एक्ट्यूएटर्स क्रेन, खुदाई, लोडर और टनल-बोरिंग मशीनों को भारी लोड के लिए आवश्यक उच्च टोक़ के साथ चिकनी, सटीक मोड़ और समायोजन करने में सक्षम बनाते हैं। इलेक्ट्रिक या वायवीय विकल्पों के विपरीत, हाइड्रोलिक रोटरी एक्ट्यूएटर्स एक्सेल जहां अंतरिक्ष सीमित है, बल चरम हैं, और पर्यावरणीय परिस्थितियां अक्षम हैं। इस लेख में, हम भारी मशीनरी क्षेत्र में तीन फ्लैगशिप अनुप्रयोगों का पता लगाते हैं- क्रेन और उत्खनन स्लीविंग मैकेनिज्म, व्हील लोडर और बुलडोजर बकेट पोजिशनिंग, और टनल बोरिंग मशीन (टीबीएम) कटरहेड ओरिएंटेशन- और बताते हैं कि हाइड्रोलिक रोटरी एक्ट्यूएटर्स सुरक्षा, दक्षता और सेवा जीवन को कैसे बढ़ाते हैं।
'स्लीविंग ' एक मशीन की ऊपरी संरचना के रोटेशन को संदर्भित करता है - जैसे कि क्रेन का उछाल या एक खुदाई करने वाला घर - इसके ऊर्ध्वाधर अक्ष के बारे में। यह गति लोडिंग लोडिंग, बकेट को संरेखित करने और ऊपरी और निचले असेंबली के बीच आंदोलन के समन्वय के लिए मौलिक है। स्लीविंग ड्राइव को भारी सुपरस्ट्रक्चर को घुमाने के लिए पर्याप्त टोक़ उत्पन्न करना होगा, फिर भी चिकनी त्वरण, ब्रेकिंग और सटीक स्थिति प्रदान करना चाहिए।
भारी शुल्क वाले क्रेन और उत्खनन करने वाले दसियों या सैकड़ों टन का वजन भी कर सकते हैं। इन द्रव्यमानों को सुरक्षित रूप से स्विंग करने के लिए, स्लीविंग ड्राइव में बड़े-बोर हाइड्रोलिक रोटरी एक्ट्यूएटर्स शामिल हैं-अक्सर वेन-प्रकार या ग्रह-गियर इकाइयों के रूप में कॉन्फ़िगर किए जाते हैं-टोक़ रेटिंग के साथ कई किलोनवॉन-मीटर (केएनएम) से लेकर हजारों केएनएम तक। प्रमुख डिजाइन सुविधाओं में शामिल हैं:
उच्च दबाव वाले कक्ष : 250 से 350 बार (या उच्चतर) के दबाव में संचालन करके, एक्ट्यूएटर्स एक कॉम्पैक्ट आवास में भारी बल उत्पन्न करते हैं।
इंटीग्रेटेड ब्रेक सिस्टम : मैकेनिकल या हाइड्रोलिक फेलसेफ ब्रेक स्लीव एंगल को सुरक्षित रूप से पकड़ते हैं जब हाइड्रोलिक दबाव ड्रॉप या आपातकालीन शटडाउन में, अनियंत्रित रोटेशन को रोकता है।
एकाधिक सुरक्षा इंटरलॉक : निरर्थक प्रेशर सेंसर और लोड-सेंसिंग वाल्व टॉर्क स्तर की निगरानी करते हैं, स्वचालित रूप से ओवरलोड या प्रेशर स्पाइक्स होने पर स्लीविंग को रोकते हैं।
ये तत्व यह सुनिश्चित करने के लिए एक साथ काम करते हैं कि एक बार जब ऑपरेटर वांछित असर में उछाल को मारता है, तो यह नहीं रहता है - कोई बहाव नहीं, कोई रेंगना नहीं, अचानक झूलों का कोई जोखिम नहीं।
गतिशील वातावरण में - एक चलती ट्रक पर सामग्री को देखना, इलाके को स्थानांतरित करने से मलबे को लोड करना, या एक संकीर्ण खाई के साथ संरेखित करना - सबलिंग ड्राइव को जॉयस्टिक कमांड पर तुरंत प्रतिक्रिया करनी चाहिए। हाइड्रोलिक रोटरी एक्ट्यूएटर्स इसे प्राप्त करते हैं:
आनुपातिक नियंत्रण वाल्व : इलेक्ट्रॉनिक संकेत प्रवाह दर और दिशा को बारीक रूप से समायोजित करने के लिए स्पूल स्थिति को संशोधित करते हैं, जो कि बिना जोल के सुचारू रूप से स्टार्ट-स्टॉप संक्रमण प्रदान करते हैं।
हाइड्रोलिक कुशनिंग : वेन या पिस्टन चैंबर्स में अंतर्निहित भिगोना, तेजी से उलटफेर के दौरान सदमे भार को कम करता है, लिंकेज और बीयरिंग की रक्षा करता है।
बंद-लूप प्रतिक्रिया : एक्ट्यूएटर शाफ्ट पर रोटरी एनकोडर वास्तविक समय कोणीय स्थिति डेटा (अक्सर ° 0.1 ° के भीतर) प्रदान करते हैं, जो पिनपॉइंट सटीकता के लिए सूक्ष्म-समायोजन को सक्षम करते हैं।
साथ में, इन सुविधाओं ने ऑपरेटरों को बड़े पैमाने पर लोड को आसानी से और ठीक -ठीक स्विंग करने की अनुमति दी - टिपिंग को रोकने, टकराव से बचने और नौकरी की साइटों पर तंग सहिष्णुता को पूरा करने के लिए महत्वपूर्ण।
व्हील लोडर और बुलडोजर सामग्री के भारी मात्रा में चलते हैं - पृथ्वी, बर्फ, बजरी, या औद्योगिक मलबे - अक्सर दोहरावदार चक्रों में। बकेट पोजिशनिंग में छोटी त्रुटियां खोई हुई सामग्री में अनुवाद करती हैं, चक्र के समय में वृद्धि हुई हैं, और ईंधन की खपत को जोड़ा गया। हाइड्रोलिक रोटरी एक्ट्यूएटर्स लगातार बाल्टी झुकाव और रोलबैक कोण बनाए रखने में मदद करते हैं, यह सुनिश्चित करते हुए कि प्रत्येक स्कूप पूर्ण है और प्रत्येक डंप सटीक है।
बाल्टी भरने की दर को अधिकतम करने और स्पिलेज को कम करने के लिए, एक्ट्यूएटर्स की पेशकश:
एडजस्टेबल स्टॉप एंगल्स : प्रोग्रामेबल पोजीशन मशीन के ईसीयू को स्वचालित रूप से बकेट को एक इष्टतम 45 ° पर खोदने या 25 ° ले जाने, ऑपरेटर की थकान को कम करने और लगातार लोड ज्यामिति सुनिश्चित करने के लिए 25 ° पर रोकने की अनुमति देते हैं।
वैरिएबल टोक़ आउटपुट : सेंसर ने तात्कालिक मिट्टी प्रतिरोध डेटा को वापस खिलाया, एक्ट्यूएटर को कठिन खोदने के दौरान टोक़ को बढ़ावा देने में सक्षम किया या जब सामग्री अप्रत्याशित रूप से घने होने पर स्टालिंग से बचने के लिए दबाव को दूर किया।
सॉफ्ट-स्टॉप और सॉफ्ट-स्टार्ट फ़ंक्शंस : अचानक आंदोलनों को रोकें जो बाल्टी या शॉक ड्राइव घटकों से सामग्री को लॉन्च कर सकते हैं, लोड सटीकता को संरक्षित कर सकते हैं और सेवा जीवन का विस्तार कर सकते हैं।
इन सूक्ष्म कोण समायोजन को स्वचालित करके, लोडर और दर्जन प्रति घंटे अधिक चक्र पूरा कर सकते हैं - सीधे उच्च उत्पादकता और कम परिचालन लागतों में अनुवाद कर सकते हैं।
बाल्टी अक्सर छिपी हुई बाधाओं का सामना करती है - रॉक, रिबार, या जमे हुए जमीन - जो अचानक प्रभाव भार प्रदान कर सकती है। बकेट लिंकेज में उपयोग किए जाने वाले हाइड्रोलिक रोटरी एक्ट्यूएटर्स शामिल हैं:
प्रबलित आवास : स्टील-प्रबलित कास्टिंग और क्रोमेड बोर डेंटिंग और पहनने का विरोध करते हैं।
शॉक-अवशोषित माउंटिंग : इलास्टोमेरिक बीयरिंग या हाइड्रोलिक स्नबर्स कुशन किकबैक बलों, एक्ट्यूएटर के आंतरिक वैन या पिस्टन को नुकसान को रोकते हैं।
उच्च तापमान सील : विशेष नाइट्राइल या फ्लोरोकार्बन यौगिक तेजी से साइकिल चलाने से उत्पन्न गर्मी के तहत दबाव अखंडता को बनाए रखते हैं।
ये बीहड़ विशेषताएं यह सुनिश्चित करती हैं कि एक्ट्यूएटर्स साइकिल के बाद सटीक रूप से काम करना जारी रखते हैं - यहां तक कि जब सबसे कठिन सामग्रियों और सबसे अधिक अप्रत्याशित कार्य साइटों के साथ सामना किया जाता है।
आधुनिक टीबीएम सबवे, राजमार्ग और उपयोगिताओं के लिए सुरंगों के किलोमीटर की खुदाई करते हैं। कटरहेड- एक घूर्णन डिस्क को काटने वाले उपकरणों के साथ जड़ा हुआ - न केवल रॉक को तोड़ने के लिए उच्च गति पर स्पिन करना चाहिए, बल्कि घुमावदार खंडों में खनन या अलग -अलग जमीन की स्थिति के माध्यम से स्टीयरिंग होने पर सटीक कोणीय संरेखण भी बनाए रखना चाहिए। मिसलिग्न्मेंट कटर, अत्यधिक जोर भार और यहां तक कि नियोजित सुरंग अक्ष से विचलन पर असमान पहनने का कारण बन सकता है।
टीबीएम एक्ट्यूएटर्स गीले, अपघर्षक वातावरण में काम करते हैं, जहां भूजल में रिसता है और रॉक टुकड़े हाइड्रोलिक सिस्टम को अनुमति देते हैं। रखरखाव स्टॉप के बीच सैकड़ों मीटर तक चालू रहने के लिए, एक्ट्यूएटर्स फीचर:
मल्टी-लिप डायनेमिक सील्स : स्लरी को रोकें और तरल स्वच्छता बनाए रखें।
सिरेमिक या टंगस्टन कार्बाइड चढ़ाना : पिस्टन और सिलेंडर की दीवारों पर ठीक चट्टान कणों से घर्षण का विरोध करने के लिए।
बड़े तरल पदार्थ और हीट एक्सचेंजर्स : निरंतर, उच्च-टॉर्क ऑपरेशन से तापमान स्पाइक्स को कम करें, सील जीवन और द्रव चिपचिपाहट को संरक्षित करना।
ये अनुकूलन यह सुनिश्चित करते हैं कि कटरहेड ओरिएंटेशन सटीक और विश्वसनीय रहता है, यहां तक कि टीबीएम के रूप में मिश्रित भूविज्ञान के माध्यम से गहराई से जहां रखरखाव क्रेन तक नहीं पहुंच सकते हैं।
टीबीएम डाउनटाइम की लागत को देखते हुए - अक्सर सैकड़ों हजारों डॉलर प्रति दिन - एक्ट्यूएटर डिजाइन सर्विसेबिलिटी को प्राथमिकता देते हैं:
मॉड्यूलर कारतूस डिजाइन : आंतरिक घटकों को सुरंग में स्वैप किया जा सकता है, जिससे पूरे एक्ट्यूएटर आवास को हटाने की आवश्यकता को कम किया जा सकता है।
ऑन-बोर्ड डायग्नोस्टिक पोर्ट : यांत्रिकी को पोर्टेबल पाठकों को जोड़ने और सील पहनने, द्रव संदूषण और वास्तविक समय में दबाव घटता का आकलन करने की अनुमति दें।
निरर्थक एक्ट्यूएटर्स : महत्वपूर्ण स्टीयरिंग इकाइयों में, दोहरे एक्ट्यूएटर्स लोड साझा करते हैं। यदि कोई विफल हो जाता है, तो दूसरा आपातकालीन पुनर्प्राप्ति या बैकअप सिस्टम को संलग्न करने के लिए लंबे समय तक नियंत्रण रखता है।
इन रणनीतियों के माध्यम से, टीबीएम ऑपरेटर शेड्यूल पर सुरंग बनाते रहते हैं, महंगे ठहराव से बचाते हैं, और जटिल भूमिगत वातावरण के माध्यम से सुरक्षित मार्ग सुनिश्चित करते हैं।
विशाल क्रेन से लेकर शक्तिशाली उत्खनन करने वालों तक, बड़े पैमाने पर लोडर से लेकर सटीक-स्टीयर टनल बोरिंग मशीनों तक, हाइड्रोलिक रोटरी एक्ट्यूएटर्स भारी-शुल्क वाले औद्योगिक अनुप्रयोगों के लिए आवश्यक उच्च टोक़, सटीक नियंत्रण और बीहड़ विश्वसनीयता प्रदान करते हैं। चरम दबाव और चर लोड के तहत चिकनी, दोहराए जाने वाले रोटरी गति देने की उनकी क्षमता उन्हें OEM और अंतिम उपयोगकर्ताओं के लिए एक जैसे पसंदीदा विकल्प बनाती है।
उन्नत आनुपातिक वाल्वों को एकीकृत करके, वास्तविक समय के फीडबैक सेंसर, प्रबलित सामग्री, और सेवा-अनुकूल डिजाइन, आधुनिक हाइड्रोलिक रोटरी एक्ट्यूएटर उत्पादकता को बढ़ाते हैं, डाउनटाइम को कम करते हैं, और ऑपरेटर सुरक्षा को बढ़ाते हैं। एक अनुभवी आपूर्तिकर्ता के साथ भागीदारी, खनन, टनलिंग, और उससे आगे मशीन के प्रदर्शन को अधिकतम करने की मांग करने वाली कंपनियों के लिए - जैसे कि चांग्शा चियू हाइड्रोलिक उपकरण कंपनी, लिमिटेड -एनेसर्स ने सिलवाया एक्ट्यूएटर सॉल्यूशंस, ग्लोबल सपोर्ट नेटवर्क, और इंजीनियरिंग विशेषज्ञता को सबसे अधिक मांग वाले अनुप्रयोगों से निपटने के लिए आवश्यक इंजीनियरिंग विशेषज्ञता प्राप्त की।
चियू की भारी-भरकम हाइड्रोलिक रोटरी एक्ट्यूएटर्स की पूरी श्रृंखला का अन्वेषण करें और पता करें कि सटीक रोटेशन आपकी अगली परियोजना को कैसे बदल सकता है: www.chiyu-hydraulics.com.
